Mit diesem neuen System kann der spezifische Widerstand der Kompositschicht und der Übergangswiderstand zwischen dem Komposit und dem Stromabnehmer gemessen werden. Diese Innovation liefert Daten, die nie zuvor verfügbar waren, und sie beschleunigt Forschungs- und Entwicklungsprozesse zum Entwerfen und Bewerten neuer Materialien, so dass Sie Ihre Fertigungsprozesse anpassen oder Qualitätssicherungsinspektionen unterstützen können.
Die einheitliche und gleichbleibende Qualität eines Elektrodenblechs kann durch Messung des Widerstands der Kompositschicht und des Übergangswiderstands überprüft werden. Mit dem Messsystem RM2610 können Benutzer Abweichungen des Kompositschichtwiderstands quantifizieren, visuell darstellen und die Ergebnisse auswerten.
Das Elektrodenblech besteht aus einer Kompositschicht und einem Stromabnehmer. Der Übergangswiderstand zwischen den beiden Komponenten ist einer der entscheidenden Parameter für die Leistung einer Batterie.

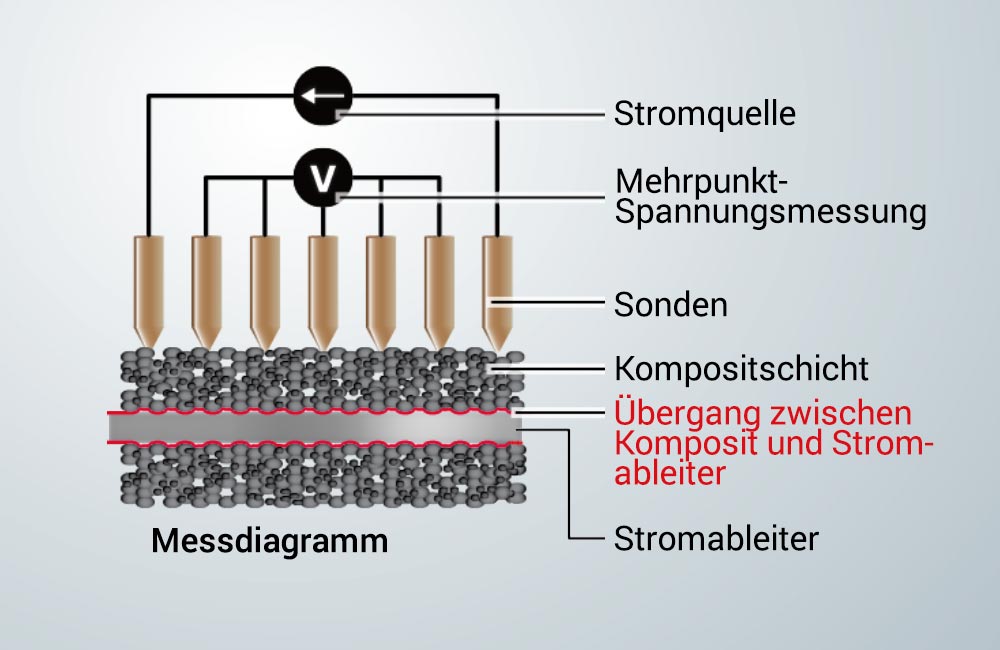

Mithilfe des Elektrodenwiderstand-Messsystems können Benutzer die Widerstandswerte visualisieren, indem die Oberfläche des Elektrodenblechs mit einem aus einer Anordnung von Messsonden bestehenden Prüfgestell gemessen wird, und anschließend werden die Werte dann mit proprietären Analyseverfahren quantifiziert.

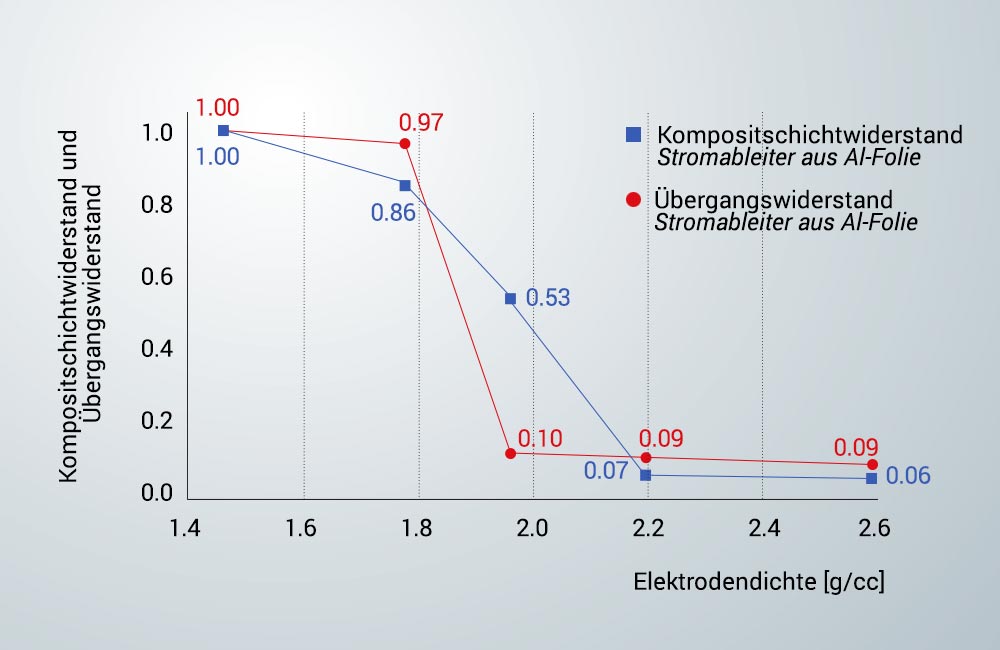

Das RM2610 liefert dann den optimalen Wert für einen Kalenderprozess. Dieser Graph zeigt das Ergebnis der Messung eines Elektrodenblechs bei wechselndem Druck zum Variieren der Elektrodendichte. Sowohl der spezifische Durchgangswiderstand der Kompositschicht als auch der Übergangswiderstand nehmen bei steigendem Druck und steigender Elektrodendichte ab, der Übergangswiderstand fällt jedoch nach einem bestimmten Punkt scharf ab.
Elektroden-Widerstandsmesssystem RM2610
Messparameter | Kompositwiderstand [Ωcm] Übergangswiderstand (Kontaktwiderstand) zwischen Kompositschicht und Stromabnehmer [Ωcm2] |
Berechnungsverfahren | Inverse Problemanalyse der Potentialverteilung anhand des Finite-Volumen-Verfahrens |
Für die Berechnung benötigte Informationen | • Dicke der Kompositschicht [μm] (auf einer Seite) • Dicke des Stromabnehmers [μm] • Spezifischer Durchgangswiderstand des Stromabnehmers [Ωcm] |
Messdauer | Standardbedingungen: 75 s (Kontaktprüfung + Messung der Potentialverteilung + Berechnung) |
Temperaturmessfunktion | Messung der Temperatur in der Nähe des Prüfgestells |
